Grundlegende Informationen.
Produktbeschreibung

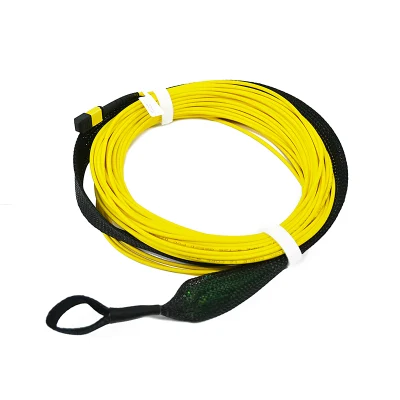

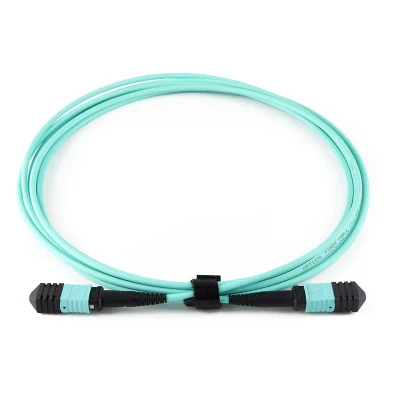

LC/SC/St/FC MPO/MTP Trunk-Kabel SM OM3 MPO Patchkabel, optisch/optisch Patchkabel
ANWENDUNG
Datenkommunikationsnetzwerk
Optisches System-Access-Netzwerk
Fibre Channel für Storage Area Networking
Architekturen mit hoher Dichte
FUNKTIONEN
100 % vorterminiert und werkseitig getestet, um die Übertragungsleistung zu gewährleisten
Schnelle Konfiguration und Vernetzung, Verkürzung der Installationszeit
Unterstützt 40G und 100G Netzwerkanwendungen
Material der Jacke: LSZH, OFNR, OFNP erhältlich
Unterstützt bis zu 12F, 24F, 48F, 72F, 96F, 144f, kundenspezifische Produkte sind verfügbar
MPO/MTP-Trunk-Multicore-Kabelbaugruppen ermöglichen die schnelle Bereitstellung von Backbone-Kabeln mit hoher Dichte in Rechenzentren und anderen Umgebungen mit hoher Glasfaserdichte. Dadurch werden Zeit und Kosten für die Netzwerkinstallation oder Neukonfiguration reduziert. Sie werden zum Verbinden von Kassetten, Ebenen oder Lüfterausfällen verwendet.
Es wird in Glasfasertypen in Standardausführung mit 8, 12, 24 oder 48 Kernen und einer kompakten und robusten Mikrokabelstruktur angeboten.
Das kompakte Kabel optimiert die Nutzung der Seilbahn und verbessert den Luftstrom.
Diese MPO/MTP Kabel sind mit hochwertigen Komponenten gebaut.
Es werden verlustarme Elite-Versionen angeboten, die eine geringe Einfügungsdämpfung für anspruchsvolle Hochgeschwindigkeitsnetzwerke bieten, in denen Energiebudgets von entscheidender Bedeutung sind.
MPO/MTP Kabelbäume Kabel werden in der Regel in drei Arten von MTP-MTP-Stecker, MTP-Common Stecker und MTP-Secure Keyed LC Stecker unterteilt, je nach verschiedenen Farben in SM, MM und 10G mm unterteilt Die Faserkerne reichen von 8 bis 144.
PRODUKTPARAMETER
| Leistungsstufe | Standard | Elite | ||||
| Anschluss | Modus | Endfläche | IL(max) (dB) | RL (min) (dB) | IL(max) (dB) | RL (min) (dB) |
| MPO/MTP | SM | 12F/APC | ≤0, 70 | ≥60 | ≤0, 35 | ≥60 |
| 24F/APC | ≤0, 75 | ≥60 | ≤0, 35 | ≥60 | ||
| 48F/APC | ≤0, 75 | ≥60 | ||||
| MM | 12F ST. | ≤0, 50 | ≥20 | ≤0, 35 | ≥20 | |
| 24F ST. | ≤0, 50 | ≥20 | ≤0, 35 | ≥20 | ||
| 48F ST. | ≤0, 50 | ≥20 | ||||
| LC/SC/FC/ST | SM | APC | ≤0, 30 | ≥60 | ≤0, 10 | ≥60 |
| UPC | ≤0, 20 | ≥50 | ≤0, 10 | ≥50 | ||
| MM | PC | ≤0, 20 | ≥30 | ≤0, 10 | ≥30 | |
Hinweis:
1. Testwellenlänge: SM@1310/1550nm, MM@850/1300nm;
2. Standardkonformität: GR-326, GR-1435.
| Mechanische Eigenschaften | |||
| Element | Kriterien | Konformität | |
| △IL nach 50 Matings | MPO/MTP | ≤0, 3dB | GR-1435 |
| △IL nach 500 Matings | LC/SC/FC/ST | ≤0, 2dB | IEC 61300-2-2 |
| Min. Biegeradius (Dynamisch) | 20*AD (Kabeldurchmesser) | ||
| Min Biegeradius (Statisch ) | 15*AD (Kabeldurchmesser) | ||
| Umgebungsbedingungen | ||
| Element | Kriterien | Konformität |
| Betriebstemperatur | -40 BIS 60~C | IEC 61753-1 |
| Lagertemperatur | -45 BIS 85~C | |
