Grundlegende Informationen.
Modell Nr.
Fiber Patch Cord
Anwendung
Fiber Distribution Frame, Network Equipment, Fasermodul, Optical Communication Systems
Typ der Lichtquelle
Singlemode/Multimode
Anschlusstyp
Sc/LC/St/FC-PC Upc APC
Marke
OEM
Produktmodell
Steckbrücke aus Glasfaser-Patchkabel
Material
pvc/OFNR/lszh/
Farbe des Faserpulvers
Grün/blau/orange/gelb oder individuell
Farbe des Anschlusses
Grün/blau/schwarz/grau
Zutreffend
wan, lan, catv, fttx usw.
Kabeldurchmesser
0,9mm/2,0mm/3,0mm
Jumper-Typ
simplex/Duplex
Betriebstemperatur
-40~+75c
Adaptertyp
sc/st/fc/lc/mu/E2000 usw.
Rückflussdämpfung
pc-Upgrade>=50dB;apc >=60dB
Austauschbarkeit
<=0,2dB
Zugfestigkeit
>=50
Typischer Wert der Einfügungsdämpfung
<=0,3dB
Strapazierfähigkeit
<=0,2dB (1000 Mal)
Betriebswellenlänge
1310-1550nm (cm); 850nm (mm)
Transportpaket
Export Carton
Spezifikation
1m/2m/3m/5m can be customized
Warenzeichen
SL
Herkunft
China
HS-Code
8536700000
Produktionskapazität
50000PCS/Month
Produktbeschreibung
SC APC UPC G652D Singlemode Loose Tube 3mm Fiber Anschlusskabel Mit Steckbrücke
LWL-Patchkabel werden auch als LWL-Jumper oder LWL-Patchkabel bezeichnet. LWL-Patchkabel sind wichtig für optische Netzwerke. Sie haben dieselben oder unterschiedliche Anschlüsse, die am Ende des Glasfaserkabels installiert sind. LWL-Patchkabel werden in zwei Hauptanwendungsbereichen eingesetzt: Computer-Arbeitsplatz zu Steckdose und Patchpanels oder optisches Verteilerzentrum mit Querverbindungen. Die LWL Patchkabel-Serie wird mit einer umfassenden Sammlung von Längen und Steckverbindern geliefert, um Ihre Nachfrage nach dem Einsatz zu erfüllen.

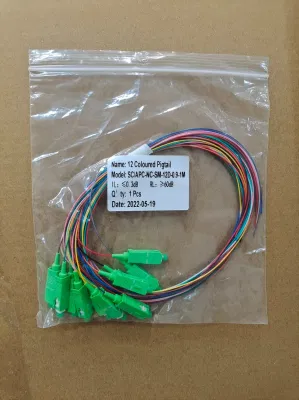

Das LWL Patchkabel ist eine Länge des Glasfaserkabels mit Anschlüssen an zwei Enden, um die aktive Verbindung des optischen Pfades zu realisieren. Pigtail ist ein langes Glasfaserkabel mit nur einem Stecker, der an einem Ende befestigt ist. Wenn beide Seiten des Steckers oder seine Endfläche unterschiedlich sind, nennen wir es Hybrid-Patchkabel. Je nach Übertragungsmedium teilt es sich in Singlemode und Multimode Glasfaser Patchkabel; je nach Konnektor-Strukturtyp teilt es FC, SC, ST, MU, D4, E2000, LC etc.; nach der polierten keramischen Endfläche teilt sie sich in PC, UPC und APC auf.
Das LWL Patchkabel ist eine Länge des Glasfaserkabels mit Anschlüssen an zwei Enden, um die aktive Verbindung des optischen Pfades zu realisieren. Pigtail ist ein langes Glasfaserkabel mit nur einem Stecker, der an einem Ende befestigt ist. Wenn beide Seiten des Steckers oder seine Endfläche unterschiedlich sind, nennen wir es Hybrid-Patchkabel. Je nach Übertragungsmedium teilt es sich in Singlemode und Multimode Glasfaser Patchkabel; je nach Konnektor-Strukturtyp teilt es FC, SC, ST, MU, D4, E2000, LC etc.; nach der polierten keramischen Endfläche teilt sie sich in PC, UPC und APC auf.
Vorteil:
Kupplungsmechanismus mit Schraubgewinde
Keramikferrulen
Geringe Einfügungsdämpfung, hohe Rückflussdämpfung
Gute Wiederholbarkeit und Austauschbarkeit
100 % Inspektion von Einfügung, Rückflussdämpfung, Endfläche und Störungen
Ausgezeichnete mechanische Belastbarkeit
Hohe Glaubwürdigkeit und Stabilität
Entspricht Telcordia, GR-326-Core, IEC und RoHS Standard
Anwendungen:
Glasfaser Patchkabel wurde weit verbreitet in allen Arten von optischen Netzwerklösungen , wie Sicherheit , WAN , LAN , CATV , FTTX , Testgeräte.
Ein Patchkabel ist ein Glasfaserkabel, das verwendet wird, um ein Gerät an ein anderes für die Signalweiterleitung anzuschließen. Normalerweise gibt es 4 Typen Stecker: FC/SC/LC/ST.. 2 Typen Aderendhülse: PC, UPC,
FC-Steckverbinder:
FC steht für Fixed Connection. Sie wird über ein Gewindestange befestigt. FC-Steckverbinder sind in der Regel mit einem Metallgehäuse ausgeführt und vernickelt.
SC-Steckverbinder:
SC steht für Subscriber Connector – ein universeller Push/Pull-Steckverbinder. Es handelt sich um einen quadratischen, einrastbaren Anschluss, der mit einer einfachen Push-Pull-Bewegung einrastet und mit einer Schlüsselverbindung ausgestattet ist.
LC-Steckverbinder:
LC-Patchkabel ist ein Glasfaserkabel, das zur Verbindung eines Geräts mit einem anderen Gerät für die Signalweiterleitung verwendet wird. LC steht für Lucent Connector. Es handelt sich um einen Glasfasersteckverbinder mit kleinem Formfaktor, der halb so groß ist wie der SC.
ST-Steckverbinder:
ST steht für Straight Tip – ein Bajonettanschluss mit Schnellverschluss. ST-Steckverbinder sind zylindrisch mit Drehverschluss-Kupplung. Sie sind Push-in und Twist-Typen.
Anschlussspezifikationen:
| Element | Technische Parameter |
| Anschlusstyp | SC/LC/ST/FC/E2000/ME. |
| Glasfasermodus | G652D G657A1 G657A2 |
| Kabeldurchmesser | 0,9mm/2,0mm/3,0mm |
| Material | PVC/LSZH |
| Glasfaserkern | Simplex Duplex |
| Farbe | Gelb oder kann angepasst werden |
| Kabellänge | 1m 2m 5m oder kann individuell angepasst werden |
| Betriebswellenlänge | 1310, 1550nm |
| Widerstand | simplex 100N |
| Einfügungsdämpfung | Maximal≤0,3dB |
| Rückflussdämpfung | UPC≥45dB, APC≥50dB |
| Erfolgsquote | - 98 % |
| Strapazierfähigkeit | >1000 |
Wenn Sie weitere Produktinformationen benötigen, besuchen Sie bitte unsere Firmenwebsite oder senden Sie mir eine Anfrage. Vielen Dank~ :)
