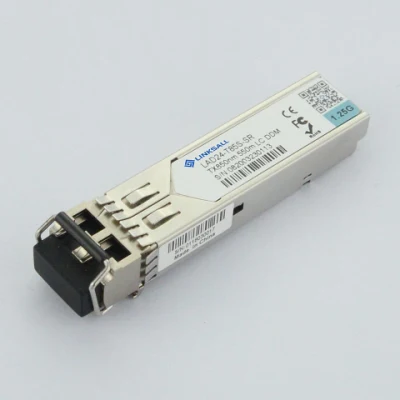

JDSU SFP-1,25G-SX kompatible 1000BASE-SX Multimode SFP 850nm 550m Dom LC Mmf-Transceiver-Modul
JDSU SFP-1,25G-SX kompatibles 1000BASE-SX Multimode SFP 850nm 550m Dom LC Mmf-Transceiver-Modul - Fabrikverkauf mit hoher Qualität und zuverlässiger Leistung.
Request a Quote

Details der produkte

Grundlegende Informationen.

Modell Nr.
LAQ2-8855-SR
Transportpaket
Blister Pack
Warenzeichen
Linksall
Herkunft
China
HS-Code
8517706000
Produktionskapazität
100, 000 Per Year

Produktbeschreibung


1,25G 850nm 550m sfp-Transceiver-Modul

Überblick
1,25Gb/s 550m SFP-Transceiver
Hot-Plug-fähig, Duplex LC, +3,3V, 850nm, VCSEL, Multimode, DDM

Funktionen:
  • Bis zu 1,25Gb/s Datenverbindungen
  • Hot-Plug-Fähig
  • Duplex-LC-Anschluss
  • Bis zu 550m bei 50/125μm MMF
  • 850nm VCSEL Lasersender
  • Ein +3,3V-Netzteil
  • Überwachungsschnittstelle gemäß SFF-8472
  • Maximale Leistung <1W
  • Industrieausführung/erweitert/kommerziell Betriebstemperaturbereich: -40 bis 85 C/-5 bis 85 C/-0 bis 70 C Version erhältlich
  • RoHS-konform und bleifrei
Anwendungen:
  • Metro/Zugangsnetze
  • 1,25 Gbit/s 1000Base-SX Ethernet
  • 1×Fibre Channel
  • Andere Optische Verbindungen

Beschreibung:
Der LAD24-T85S-SRTransceiver von Link-all ist ein leistungsstarkes, kostengünstiges Modul mit einer Duplex-LC-Optik-Schnittstelle. Standard AC gekoppelte CML für High Speed Signal und LVTTL Steuer- und Monitorsignale.die Empfängersektion usesa PIN Empfänger und der Sender usesa 850 nm VCSEL Laser, bis zu 9dB Link Budge gewährleisten dieses Modul 1000Base Ethernet 550m Anwendung.

    1. Absolute Höchstwerte
Parameter Symbol Min. Typisch Max. Einheit
Lagertemperatur TS -40   +85 GRAD
Versorgungsspannung VCC -0,5   4 V
Relative Luftfeuchtigkeit RH 0   85 %

    1. Empfohlene Betriebsumgebung:
Parameter Symbol Min. Typisch Max. Einheit
GehäuseoperationTemperatur Industrie TC -40   85 GRAD
Erweitert -5   85 GRAD
Kommerziell 0   +70 GRAD
Versorgungsspannung VCC 3,135   3,465 V
Versorgungsstrom Icc     300 MA
Einschaltstrom Isurge     Icc+30 MA
Maximale Leistung Pmax     1 W

    1. Elektrische Eigenschaften (OBEN = -40 bis 85 oC, VCC = 3,135 bis 3,465 Volt)
Parameter Symbol Min. Typisch Max. Einheit Hinweis
Senderbereich:
Eingangsimpedanz Rin 90 100 110
Single ended Data Input Swing Vin PP 250   1200 MVP-p
Übertragungs-Disable-Spannung VD Vcc – 1,3   Vcc V 2
Sendeaktivspannung EHRW Vee   Vee+ 0,8 V
Assertionszeit Für Übertragung Deaktivieren Tdessert     10 USA
Empfängerbereich:
Single ended Data Output Swing VOUT, pp 250   800 mk 3
LOS-Fehler Vlosfault Vcc – 0,5   VCC_Host V 5
LOS normal Vlos-Norm Vee   Vee+0,5 V 5
Spannungsunterdrückung PSR 100     MVpp 6

Hinweis:
  1. AC-gekoppelt.
  2. Oder Stromkreisunterbrechung.
  3. In 100 Ohm Differentialabschluss.
  4. 20 - 80 %
  5. LOS ist LVTTL. Logik 0 zeigt normalen Betrieb an; Logik 1 zeigt an, dass kein Signal erkannt wurde.
  6. Alle Transceiver Spezifikationen sind konform mit einer sinusförmigen Modulation von 20 Hz bis 1,5MHz bis zu einem bestimmten Wert, der durch das Filternetzwerk des Netzteils angewendet wird, das auf Seite 23 des Small Form-Factor Pluggable (SFP) Transceiver Multi-Source Agreement (MSA), 14. September 2000 dargestellt ist.

    1. Optische Parameter (TOP = -40 bis 85 oC, VCC = 3,135 bis 3,465 Volt)
Parameter Symbol Min. Typisch Max. Einheit Hinweis
Senderbereich:
Mittlere Wellenlänge λc 840 850 860 Nm
Spektralbreite (RMS) σRMS     0,85 Nm
Optische Ausgangsleistung Pout -9   -3 DBm 1
Extinktionsverhältnis ER 8,2     DB
Optische Anstiegs-/Abfallzeit tr/tf     260 ps 2
Rauschen Mit Relativer Intensität RIN     -120 DB/Hz
Augenmaske Ausgeben Entspricht IEEE802,3 z (Lasersicherheit Klasse 1)
Empfängerbereich:
Wellenlänge Des Optischen Eingangs λc 770   860 Nm
Empfänger Überlastet Pol 0     DBm 4
RX-Empfindlichkeit Sen     -18 DBm 4
RX_LOS Assertion LOS A -29     DBm
RX_LOS De-Assertion LOS D     -19 DBm
RX_LOS Hysterese LOS H 0,5     DB
Allgemeine Spezifikationen:
Datenrate BR   1,25   GB/s
Bitfehlerrate BER     10-12
Max. Unterstützte Verbindungslänge bei 50/125μm [email protected]/s. LMAX   550   M
Gesamtbudget Des Systems LB 8     DB
Hinweis
  1. Die optische Leistung wird in MMF eingeleitet.
  2. 20-80%.
  3. Jitter-Messungen mit Agilent OMNIBERT 718 gemäß GR-253.
  4. Gemessen mit PRBS 27-1 bei 10-12 BER

    1. Pin-Zuordnung
Diagramm der Pin-Nummern und des Namens des Anschlussblocks der Host-Platine

Diagramm der Pin-Nummern und Namen des Steckverbinderblocks der Host-Platine

    1. Definitionen Der Pin-Funktionen
Pin-Nr. Name Funktion Steckerfolge Hinweise
1 Veet Messumformer Masse 1 1
2 TX-Fehler Fehleranzeige Des Messumformers 3
3 TX deaktivieren Sender Deaktivieren 3 2
4 MOD-DEF2 Moduldefinition 2 3
5 MOD-DEF1 Moduldefinition 1 3 3
6 MOD-DEF0 Moduldefinition 0 3 3
7 Tarifauswahl Nicht Verbunden 3 4
8 LOS Signalverlust 3 5
9 Veer Empfängermasse 1 1
10 Veer Empfängermasse 1 1
11 Veer Empfängermasse   1
12 RD- Inv. Empfangene Daten Aus 3 6
13 RD+ Empfangene Daten Aus 3 6
14 Veer Empfängermasse 3 1
15 VCCR Stromversorgung Des Empfängers 2 1
16 VccT Sendeleistung 2
17 Veet Messumformer Masse 1
18 TD+ Daten Übertragen In 3 6
19 TD- Inv. Senden In 3 6
20 Veet Messumformer Masse 1
Hinweise:
  1. Die Stromkreismasse ist intern von der Chassismasse isoliert.
  2. Laserausgabe deaktiviert bei TDIS >2,0V oder offen, aktiviert bei TDIS <0,8V.
  3. Sollte mit 4,7k - 10 kOhm auf dem Host-Board auf eine Spannung zwischen 2,0V und 3,6V hochgezogen werden. MOD_DEF(0) zieht die Linie Low, um anzuzeigen, dass das Modul angeschlossen ist.
  4. Tarifauswahl wird nicht verwendet
  5. LOS ist Open Collector Ausgang. Sollte mit 4,7k - 10 kOhm auf dem Host-Board auf eine Spannung zwischen 2,0V und 3,6V hochgezogen werden. Logik 0 zeigt normalen Betrieb an; Logik 1 zeigt Signalverlust an.
  6. AC-gekoppelt

    1. SFPModuleEEPROM Information und Management
Die SFP-Module implementieren das 2-Draht-Protokoll für die serielle Kommunikation gemäß SFP-8472. Die seriellen ID-Informationen der SFP-Module und der Parameter des Digital Diagnostic Monitors können über die Schnittstelle I2C unter Adresse A0H und A2H abgerufen werden. Der Speicher ist in Tabelle 1 zugeordnet. Detaillierte ID-Informationen (A0H) sind in Tabelle 2 aufgeführt. Und die DDM-Spezifikationunter Adresse A2H. Weitere Informationen zur Speicherzuordnung und zu den Byte-Definitionen finden Sie im SFF-8472, „Digital Diagnostic Monitoring Interface for Optical Transceivers“. Die DDM-Parameter wurden intern kalibriert.

Tabelle 1. Digital Diagnostic Memory Map (Beschreibung Bestimmter Datenfelder)



Tabelle 2: Inhalt des seriellen EEPROM-ID-Speichers (A0H)
Datenadresse Länge
(Byte) 		Name von
Länge 		Beschreibung und Inhalt
Basis-ID-Felder
0 1 Kennung Typ des seriellen Transceivers (03h=SFP)
1 1 Reserviert Erweiterte Kennung des seriellen Transceivers (04h)
2 1 Anschluss Code des optischen Steckverbinders (07=LC)
3-10 8 Sender/Empfänger
11 1 Codierung NRZ (03h)
12 1 BR, Nennwert Nominale Baudrate, Einheit 100Mbps
13-14 2 Reserviert (0000H)
15 1 Länge (9um) Unterstützte Verbindungslänge für 9/100/125um-Glasfaser, Einheiten von 100m
16 1 Länge (50um) Unterstützte Verbindungslänge für 50/100/125um-Glasfaser, Einheiten von 10m
17 1 Länge (62,5um) Unterstützte Verbindungslänge für 62,5/100/125um-Glasfaser, Einheiten von 10m
18 1 Länge (Kupfer) Verbindungslänge für Kupfer, Einheiten von Metern
19 1 Reserviert
20-35 16 Name Des Anbieters SFP-Herstellername: LINK-ALL
36 1 Reserviert
37-39 3 Anbieter-OUI OUI-ID des SFP-Transceivers
40-55 16 Hersteller-PN Teilenummer „LAD24-T85S-SR“ (ASCII)
56-59 4 Lieferantenrev Revisionsebene für Teilenummer
60-62 3 Reserviert
63 1 CCID Das kleinste Byte der Summe der Daten in Adresse 0-62
Erweiterte ID-Felder
64-65 2 Option Zeigt an, welche optischen SFP-Signale implementiert sind
(001Ah =LOS, TX_FAULT, TX_DISABLE alle unterstützt)
66 1 BR, max Obere BitratRand, Einheiten in %
67 1 BR, min Geringere Bitrate, Einheiten in %
68-83 16 Hersteller-SN Seriennummer (ASCII)
84-91 8 Datumscode LINK-ALL-Code für das Herstellungsdatum
92-94 3 Reserviert
95 1 CCEX Code für die erweiterten ID-Felder prüfen (Adressen 64 bis 94)
Anbieterspezifische ID-Felder
96-127 32 Lesbar LINK-ALL-spezifisches Datum, schreibgeschützt
128-255 128 Reserviert Reserviert für SFF-8079


    1. Merkmale Des Digitalen Diagnosemonitors
Datenadresse Parameter Genauigkeit Einheit
96-97 Interne Temperatur Des Senders/Empfängers ±3,0 GRAD
100-101 Laserbias-Strom ±10 %
100-101 Tx-Ausgangsleistung ±3,0 DBm
100-101 Rx Eingangsleistung ±3,0 DBm
100-101 VCC3 interne Versorgungsspannung ±3,0 %

    1. Einhaltung Gesetzlicher Vorschriften
Der LAD24-T85S-SR erfüllt die internationalen EMV-Normen (Electromagnetic Compatibility) sowie die internationalen Sicherheitsanforderungen und -Normen (siehe Details in der folgenden Tabelle).

Elektrostatische Entladung
(ESD) an den elektrischen Pins 		MIL-STD-883E
Methode 3015,7 		Klasse 1 (>1000 V)
Elektrostatische Entladung (ESD)
An die Duplex LC-Buchse 		IEC 61000-4-2
GR-1089-KERN 		Kompatibel mit Standards
Elektromagnetische Strahlung
Interferenz (EMI) 		FCC Teil 15 Klasse B
EN55022 KLASSE B (CISPR 22B)
VCCI Klasse B 		Kompatibel mit Standards
Laseraugensicherheit FDA 21CFR 1040,10 und 1040,11
EN60950, EN (IEC) 60825-1,2 		Kompatibel mit Laser der Klasse 1
Produkt.
