Grundlegende Informationen.
Modell Nr.
FS-UTP Cat5e
Draht Kernmaterial
Blanken Kupferdraht
Bescheinigung
CE, ISO, RoHS, CCC
Modell
UTP Cat5e Cable
Marke
Fulsan
Kategorie
CAT3/CAT5e/CAT6/CAT6A
Messgerät
23AWG 24awg 26awg oder angepasst
Leiter
Sauerstofffreies Kupfer oder cca
Testen
fluke/dcm bestanden
Isolierung
hdpe
Genehmigt
iso/iec11801, ansi/tia/eia-568B
Betriebstemperaturbereich
-20 bis 80 Grad
anzahl Leiter
8p8c
Paket
305 Trommel oder easy pull Box
Garantie
3 Jahre
Transportpaket
305m/CTN
Spezifikation
UL, CE, CCC
Warenzeichen
FULSAN
Herkunft
China
HS-Code
854442
Produktionskapazität
10, 000, 000m Per Month
Produktbeschreibung

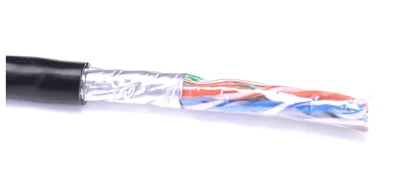

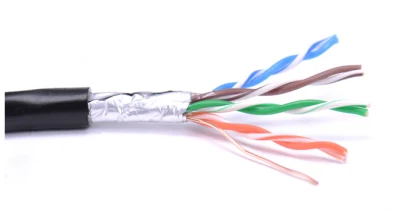

305m UTP Cat5e LAN-Kabel 4PR 24AWG
UL/CE/RoHS/ISO-zugelassenes UTP CAT6 4X2X23 AWG-Kabel
UTP CAT6 LAN-KABEL
LAN-KABEL UTP CAT6
UTP CAT6-Kabel
1) Produktbeschreibung
4PX (0,57mm Kupfer/1,00mm PE) + Trennvorrichtung + Ripcord + 6,30mm PVC
Nenntemperatur: 60, 75
Blanker Massiv aus Kupferlitze
Farbcodierte PE-Isolierung
Reißleine (optional)
PVC- oder LSOH-Ummantelung
Brennbarkeitsklasse: CMX, CM, CMR
STANDARD: UL444, TIA/ETA568B
2) Merkmale
Impedanz: 100+/-15 Ohm
Geschwindigkeit der Fortführung: 65%
SRL: >=20dB (1 bis 200 MHz)
>=15dB (200to 550 MHz)
3) Dämpfung 20 (dB/100m)
1MHz 1,9 dB/100m
4MHz 3,7 dB/100m
8MHz 5,3 dB/100m
10MHz 5,9 dB/100m
16MHz 7,5 dB/100m
20MHz 8,4 dB/100m
25MHz 9,5 dB/100m
31,25MHz 10,6 dB/100m
62,5MHz 15,4 dB/100m
100MHz 19,8 dB/100m
155MHz 25,1 dB/100m
200MHz 29,0 dB/100m
250MHz 32,8 dB/100m
300MHz 36,4 dB/100m
350MHz 39,8 dB/100m
400MHz 43,0 dB/100m
450MHz 46,3 dB/100m
500MHz 48,9 dB/100m
550MHz 51,8 dB/100m
4) Anwendung:
10 Base-T
100 Basis-T4
100 Base-TX
100vg-AnyLAN
1000BASE-TATM
Struktur:
Blankes Kupfer, PE-Isolierung, RoHS-Ummantelung aus FR-PVC/LSOH-PVC
Standards:
ISO/IEC11801, ANSI/TIA/EIA-568B,
Anwendung:
Wird als Arbeitsplatz-Verbindung zum FD/IDF und anderen horizontalen Verkabelungen verwendet, unterstützt TP-PMD Audio, integriertes digitales Dienstnetzwerk (ISDN), ATM 155Mbps, 1Gmbps TPDDI, Fast Ether-net usw.
Verwendung: Netzwerkverkabelung
ZERTIFIKAT: UL, CE, CCC
Export nach: Nordamerika, Südamerika, Osteuropa, Südostasien, Afrika, Ozeanien, NAHER Osten, Ostasien, Westeuropa
UL/CE/RoHS/ISO-zugelassenes UTP CAT6 4X2X23 AWG-Kabel
UTP CAT6 LAN-KABEL
LAN-KABEL UTP CAT6
UTP CAT6-Kabel
1) Produktbeschreibung
4PX (0,57mm Kupfer/1,00mm PE) + Trennvorrichtung + Ripcord + 6,30mm PVC
Nenntemperatur: 60, 75
Blanker Massiv aus Kupferlitze
Farbcodierte PE-Isolierung
Reißleine (optional)
PVC- oder LSOH-Ummantelung
Brennbarkeitsklasse: CMX, CM, CMR
STANDARD: UL444, TIA/ETA568B
2) Merkmale
Impedanz: 100+/-15 Ohm
Geschwindigkeit der Fortführung: 65%
SRL: >=20dB (1 bis 200 MHz)
>=15dB (200to 550 MHz)
3) Dämpfung 20 (dB/100m)
1MHz 1,9 dB/100m
4MHz 3,7 dB/100m
8MHz 5,3 dB/100m
10MHz 5,9 dB/100m
16MHz 7,5 dB/100m
20MHz 8,4 dB/100m
25MHz 9,5 dB/100m
31,25MHz 10,6 dB/100m
62,5MHz 15,4 dB/100m
100MHz 19,8 dB/100m
155MHz 25,1 dB/100m
200MHz 29,0 dB/100m
250MHz 32,8 dB/100m
300MHz 36,4 dB/100m
350MHz 39,8 dB/100m
400MHz 43,0 dB/100m
450MHz 46,3 dB/100m
500MHz 48,9 dB/100m
550MHz 51,8 dB/100m
4) Anwendung:
10 Base-T
100 Basis-T4
100 Base-TX
100vg-AnyLAN
1000BASE-TATM
Struktur:
Blankes Kupfer, PE-Isolierung, RoHS-Ummantelung aus FR-PVC/LSOH-PVC
Standards:
ISO/IEC11801, ANSI/TIA/EIA-568B,
Anwendung:
Wird als Arbeitsplatz-Verbindung zum FD/IDF und anderen horizontalen Verkabelungen verwendet, unterstützt TP-PMD Audio, integriertes digitales Dienstnetzwerk (ISDN), ATM 155Mbps, 1Gmbps TPDDI, Fast Ether-net usw.
Verwendung: Netzwerkverkabelung
ZERTIFIKAT: UL, CE, CCC
Export nach: Nordamerika, Südamerika, Osteuropa, Südostasien, Afrika, Ozeanien, NAHER Osten, Ostasien, Westeuropa
| Konstruktion | |
| Mittelleiter | 0,57mm+ 0,01mm Festkupfer/kupferbeschichteter AL (CCA)/kupferbeschichteter Stahl (CCS) |
| Dielektrisch | 1,02 + 0,05mm PE |
| Kreuzschlitz | PE |
| Jacke | 6,1 + 0. 1 mm PVC/LSZH |
| Farbe Der Jacke | Schwarz/Weiß oder auf Kundenwunsch |
| Durchschlagsfestigkeit | 2,5kV dc-2seconds |
| Leiterwiderstand | Max . 7,0 Ohm/100m bei 20 oC |
| Max. Ringwiderstand | 16,8 Ohm/100m bei 20 oC |
| Max. Gegenseitige Kapazität | 560 PF/100m |
| Max. Kapazität Unsymmetrie | 330 PF/100m |
| Standardimpedanz | 100±15 Ohm zwischen 1MHz und 100Mhz |
| Minimaler Biegeradius | 60 mm |
| Arbeitstemperaturen | -20 ~ 60 GRAD CELSIUS |
| Fluke Test auf DTX1800 ( USA ) | 100 % bestehen den Fluke Link-Test 90m |
| Frequenz (Mhz) | RL | ATT | WEITER | PS: | ELFEXT | PS-ELFEXT |
| (DB) | (DB/100) | (DB) | WEITER | (DB) | (DB) | |
| (DB) | ||||||
| 1 | 20 | 2,04 | 74,3 | 72,3 | 67,8 | 64,8 |
| 4 | 23,01 | 3,81 | 65,3 | 63,3 | 55,8 | 52,8 |
| 8 | 24,52 | 5,35 | 60,8 | 58,8 | 49,7 | 46,7 |
| 10 | 25 | 5,99 | 59,3 | 57,3 | 47,8 | 44,8 |
| 16 | 25 | 7,6 | 56,2 | 54,2 | 43,7 | 40,7 |
| 20 | 25 | 8,52 | 54,8 | 52,8 | 41,8 | 38,8 |
| 25 | 24,32 | 9,75 | 53,3 | 51,3 | 39,8 | 36,8 |
| 31,25 | 23,64 | 10,74 | 51,9 | 49,9 | 37,9 | 34,9 |
| 62,3 | 21,54 | 15,48 | 47,7 | 45,4 | 31,9 | 28,9 |
| 100 | 20,1 | 19,92 | 44,3 | 42,3 | 27,8 | 24,8 |
