Produktbeschreibung
ShinewayTech MTP-200X Serie MTP-200X-20VD 1310/1550nm 45/43dB Advanced Handheld OTDR
ShinewayTech MTP-200X Serie ist die kompakte multifunktionale Plattform mit 8 Zoll hochauflösendem Touchscreen, die speziell für FTTx / WAN-Anwendungen entwickelt wurden und alle Testanforderungen von Installateuren, Auftragnehmern und Servicebetreibern bei der Netzwerkinstallation, Konstruktion, Wartung und Fehlersuche erfüllen können.
Es ist bequem und präzise für automatische/manuelle Tests, Tests mit mehreren Wellenlängen und multifunktionale Analysen.
Multifunktionale und leistungsstarke OTDR-Tests:
- Dynamikbereich bis zu 50dB
- Kurzzone: EDZ 0,8m, ADZ 4m
- Automatische/manuelle Tests und Analysen
- Prüfung mit mehreren Wellenlängen
- Visuelle Fehlersuchfunktion
- SOR-, JPG - und PDF -Dateiformat
- Flexible Dateibenennung
- GR-196-CORE (.SOR)-Dateiformat
- In-Line -Test und Durchgangsverteiler-Test (1625/1650nm mit Filter)
- OTDR-Modul bis zu vier Wellenlängen, SM/MM-Option
- Fehlerortung , Messung von Faserlänge /Verlust/Rückflussdämpfung , Steckverbinder/ Spleiß/ Splitter/ Makrobiegung /Erkennung von Glasfaserenden
Optimierte Plattformleistung:
Leicht, 1,5kg mit Akku
8-Zoll-Touchscreen
Hochfeste Schutzhornhupe
Ausgezeichnete Mensch-Maschine-Schnittstelle
Einfache Bedienung
Optimiertes Energiemanagement: 10 Stunden Dauerbetrieb
Fernbedienung/lokale Steuerung über PC (optional)
Anwendungen:
FTTx-/PON-Netzwerke
Local Area Networks (LAN)
Metropolitan Area Networks (MAN)
Langstrecken-Netzwerke
Modell | MTP-200X Serie | |||||
Anzeigen | 8-Zoll-Farb-Touchscreen (800×480) | |||||
Konnektivität | USB×2; 10/100Mbit/s RJ-45×1 | |||||
Speicher | 8GB | |||||
Stromversorgung | Wiederaufladbarer Li-Ion-Akku/Netzadapter | |||||
Akkulaufzeit | 10 Stunden Dauerbetrieb | |||||
Arbeitstemperatur | -20 - 50 GRAD | |||||
Lagertemperatur | -40 - 60 GRAD | |||||
Luftfeuchtigkeit | 0 - 95 % (Nicht Kondensierend) | |||||
Gewicht | 1,5Kg | |||||
Abmessungen (L×B×H ) | 235×159×75mm | |||||
OTDR-Modul | Wellenlänge (±20nm) | Dynamikbereich (dB)(1) | EDZ (m)(2) | ADZ(m)(2) | ||
MTP-200X-20VC | 1310/1550 | 38/37 | 0,8 | 4 | ||
MTP-200X-20VD | 1310/1550 | 45/43 | 0,8 | 4 | ||
MTP-200X-20VF | 1310/1550 | 50/48 | 0,8 | 4 | ||
MTP-200X-31VCPL | 1310/1550/1625 | 43/41/40 | 0,8 | 4 | ||
MTP-200X-33VCPL | 1310/1550/1650 | 42/40/39 | 0,8 | 4 | ||
MTP-200X-40VC | 850/1300/1310/1550 | 23/28/38/36 | 1 | 4,5/4,5/4/4 | ||
Wählbarer Bereich | SM: 1,3, 2,5, 5, 10, 20, 40, 80, 160, 240km | |||||
MM: 1,3, 2,5, 5, 10, 20, 40km | ||||||
Impulsbreite | SM: 5ns,10ns, 30ns, 100ns, 300ns,1µs, 2.5µs,10µs, 20µs | |||||
MM: 5ns, 10ns, 30ns, 1µs, 2.5µs | ||||||
Mittelungszeit | Schnell, 15s, 30s, 45s, 60s, 90s, 120s, 180s | |||||
Emitter-Typ | LD | |||||
Anschluss | FC/PC (austauschbar SC, ST und LC ) | |||||
Genauigkeit Der Entfernungsmessung | ±(1m + 10-5×Abstand + Abtastabstand) | |||||
Genauigkeit Der Dämpfungserkennung | ±0,05 dB/dB | |||||
Genauigkeit Der Reflexionerkennung | ±4 dB | |||||
Visuelle Fehlersuchfunktion | Ausgangsleistung: ≥ -3dBm | MOD-Frequenz: 1Hz | Erkennungsbereich: 5km | |||
MCI100 Optische Steckverbinder Inspektormodul (optional) | ||||||
Sichtfeld | 400µm×300µm | |||||
Auflösung | ≤1.5µm | |||||
Fokussierung | Manuelle Fokussierung | |||||
Abmessungen Des Mikroskops | Ø32×175mm | |||||
LS100 stabilisierte Laserquelle (optional) | ||||||
Wellenlänge (±20nm) | Wie OTDR | |||||
Ausgangsleistung | ≥-7dBm | |||||

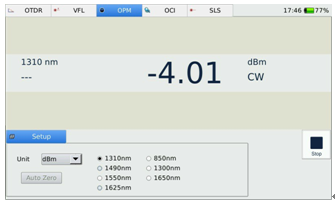

PM100 Modul für normale Leistungsanzeige (optional) | ||||||
Kalibrierte Wellenlänge | 850nm, 1300nm, 1310nm, 1490nm, 1550nm, 1625nm, 1650nm | |||||
Messbereich | -70dBm~ +6dBm (-60dBm - +6dBm @ 850nm) | |||||
Detektortyp | InGaAs | |||||
Bildschirmauflösung | 0,01dB | |||||
Genauigkeit | ± 5 % ± 0,01nW (±0,5dB@850nm) | |||||
*Änderungen der technischen Daten vorbehalten
Hinweise:
(1) Messung des Dynamikbereichs bei 20µs Impulsbreite und 180s Mittelungszeit;
(2) Totzonen-Messung bei 0,6km und Reflexion <-45dB; EDZ-Messung bei 5ns, ADZ-Messung bei 10ns.
Bestellinformationen
Standardpaket:
MTP-200X Host, Lithium-Batterie, CD (Software und Benutzerhandbuch), Netzteil, Tragetasche, Garantiekarte, Kalibrierungszertifikat
Optionales Modul:
LS100: Stabilisiertes Laserquellenmodul (als OTDR)
PM100: Optisches Leistungsmessermodul
MCI100: Inspektormodul für optische Anschlüsse
RC100: Fernsteuermodul
Lm100: Link Image Module
