Grundlegende Informationen.
Modell Nr.
Model No.: TKS-1806-01C
Geeigneter Steckverbinder
sc und lc
Arbeitstemperatur
-40 bis +85
Abmessungen
86*115*23
Anwendung
3,0 x 2,0 mm Stichleitung oder Innenkabel
max. Kapazität
1-Kern sc
Modell
tks-1806-01C
Transportpaket
Carton
Spezifikation
1 cores
Warenzeichen
Takfly or OEM
Herkunft
China
HS-Code
85367000
Produktionskapazität
10000 Per Day
Produktbeschreibung

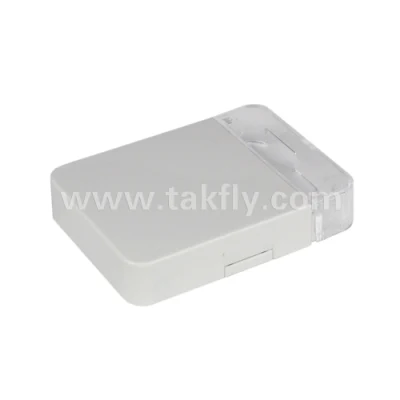

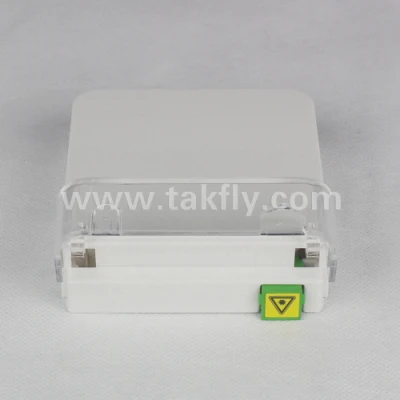

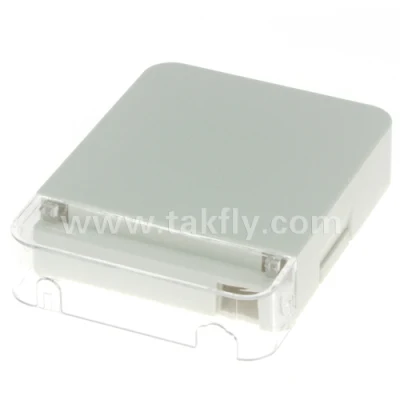

1pots Glasfasersteckdose FTTH
Modell Nr.: TKS-1806-01C
Beschreibung
Es wird für verschiedene Arten von Modulen verwendet und auf das Subsystem des Arbeitsbereichs angewendet.
Es verwendet eingebetteten Oberflächenrahmen, einfach zu installieren und zu zerlegen, es ist mit Schutztür und staubfrei, kann OEM für jeden Kunden tun und drucken angefordertes LOGO.
Bei Anwendung von Glasfaser SC/LC Simplex, Duplex und anderen Umgebungen installiert Platte oder bündige Platte. Alle Module können nach Kundenwunsch konfiguriert werden.
Kabelmanagement kann ohne Schneiden angeschlossen werden (mit Express-Anschluss)
Alle Module sind schweißfrei.
Arbeitsbereich
Das Telekommunikationsnetz, das Ballungsnetz, das Glasfaserkommunikationssystem.
Optische Prüfgeräte/Instrumente.
CATV Glasfaser, Lichtleitersensor.
Glasfaser-Breitbandzugangsnetz, FTTH-Glasfaser.
Verteilrahmen für Glasfaserkabel, Rahmenart und Wandverteiler für Glasfaserkabel.
Leistungsindex
Konfigurationstabelle
Tabelle 1 Modell und Konfiguration
Installation
1. Wandmontage
2. Bohren Sie 2 Löcher über die Wand, basierend auf der Größe in Tabelle 1, platzieren Sie die Ausdehnung boltΦ5.5*30, platzieren Sie die Box, um die Löcher anzupassen und verwenden Sie Schraube, um zu befestigen. (Siehe Bild 4)
Zubehör
1. Benutzerhandbuch*1.
2. Zubehörtasche * 1
Mehr Lwl-Anschlussbox Von Takfly. Modell Nr.: TKS-1806-01C
Beschreibung
Es wird für verschiedene Arten von Modulen verwendet und auf das Subsystem des Arbeitsbereichs angewendet.
Es verwendet eingebetteten Oberflächenrahmen, einfach zu installieren und zu zerlegen, es ist mit Schutztür und staubfrei, kann OEM für jeden Kunden tun und drucken angefordertes LOGO.
Bei Anwendung von Glasfaser SC/LC Simplex, Duplex und anderen Umgebungen installiert Platte oder bündige Platte. Alle Module können nach Kundenwunsch konfiguriert werden.
Kabelmanagement kann ohne Schneiden angeschlossen werden (mit Express-Anschluss)
Alle Module sind schweißfrei.
Arbeitsbereich
Das Telekommunikationsnetz, das Ballungsnetz, das Glasfaserkommunikationssystem.
Optische Prüfgeräte/Instrumente.
CATV Glasfaser, Lichtleitersensor.
Glasfaser-Breitbandzugangsnetz, FTTH-Glasfaser.
Verteilrahmen für Glasfaserkabel, Rahmenart und Wandverteiler für Glasfaserkabel.
Leistungsindex
| Element | Technische Daten |
| Anwendung | 3, 0 x 2, 0 mm Stichleitung oder Innenkabel |
| Faserdurchmesser | 125μm ( 652 & 657 ) |
| Durchmesser der Verkleidung | 250μm und 900μm |
| Anwendungsmodus | Einzelmodus und Duplexmodus |
| Zugfestigkeit | > 50 N |
| Endverbrauchstemperatur | -40~+85ºC |
| Adapter | SC UND LC |
| Einfügungsdämpfung | ≤0, 2dB (1310nm & 1550nm) |
| Ausgabe | 1 |
Konfigurationstabelle
Tabelle 1 Modell und Konfiguration
| Modell | Größe (Bild 1) | Max. Kapazität | Installationsgröße (Pic 2) | |
| A*B*C(MM) | SC | LC | D (mm) | |
| TKS-1806-01C | 86*115*23 | 1 | 2 | 81 |
Installation
1. Wandmontage
2. Bohren Sie 2 Löcher über die Wand, basierend auf der Größe in Tabelle 1, platzieren Sie die Ausdehnung boltΦ5.5*30, platzieren Sie die Box, um die Löcher anzupassen und verwenden Sie Schraube, um zu befestigen. (Siehe Bild 4)
Zubehör
1. Benutzerhandbuch*1.
2. Zubehörtasche * 1
***** Für alle Interessen von 1pots Fiber Optic Desktop Box für FTTH, bitte lassen Sie mich Nachricht unten.
